TIPOS DE EVAPORADORES
EVAPORADORES DE
TUBO HORIZONTAL
IMAGEN
DESCRIPCION
En este tipo el vapor se encuentra dentro del tubo y el liquido por fuera, la perdida baja de arrastre es la meta primordial en estos evaporadores y son convenientes de diámetros pequeños puesto que funcionan a presiones elevadas de vapor
VENTAJAS
1- Espacio superior muy bajo
2- Área grande de desenganche de vapor
3- Costo relativamente bajo en el tipo de tubo recto y pequeña capacidad
4- Buenos coeficientes de transferencia
Mejor forma de aplicacion
1- Espacio superior limitado
2- Pequeña capacidad
3- Líquidos que no formen deposiciones de sales o escamas
4- Líquidos que formen grandes cantidades deposiciones de escamas
DESVENTAJAS
1- No adecuados para líquidos que dejen deposiciones de sales
2- Inapropiados para líquidos que formen escamas
3- Costo elevado

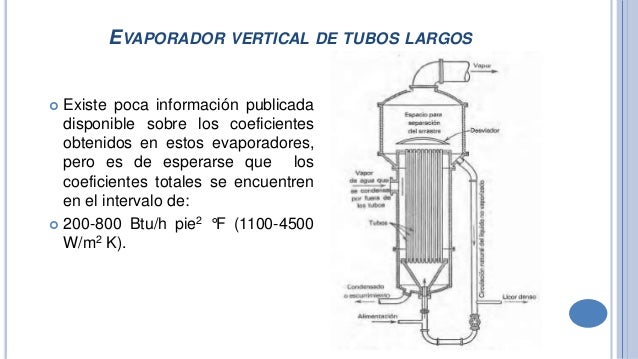

EVAPORADORES VERTICALES
DE TUBO LARGO
IMAGEN
DESCRIPCIÓN
El evaporador funciona por lo común mediante paso simple, concentrándose de la alimentación a la densidad de descarga en solo el tiempo que se necesita para que el liquido y el vapor que se desarrollan pasen por el tubo.
VENTAJAS
1- Bajo costo
2- Superficie de calentamiento amplia
3- Baja retención
4- Necesidad de poco espacio de terreno
5- Buenos coeficientes de transferencia con razonables diferencias de temperatura
6- Buenos coeficientes de transferencia de calor en todas las diferencias de calor
Mejor forma de aplicacion
1- Liquidos limpios
2- Liquidos espumosos
3- Soluciones corrosivas
4- Grandes cargas de evaporacion
5- Con diferencias altas de temperatura
6- Funcionamiento a baja temperatura
DESVENTAJAS
1- Espacio superior elevado
2- En general no son adecuados para los líquidos que forman deposiciones de sales y escamas en grandes cantidades
3- bajos coeficientes de transferencia de calor de la versión de la membrana ascendente, con diferencias bajas de temperatura

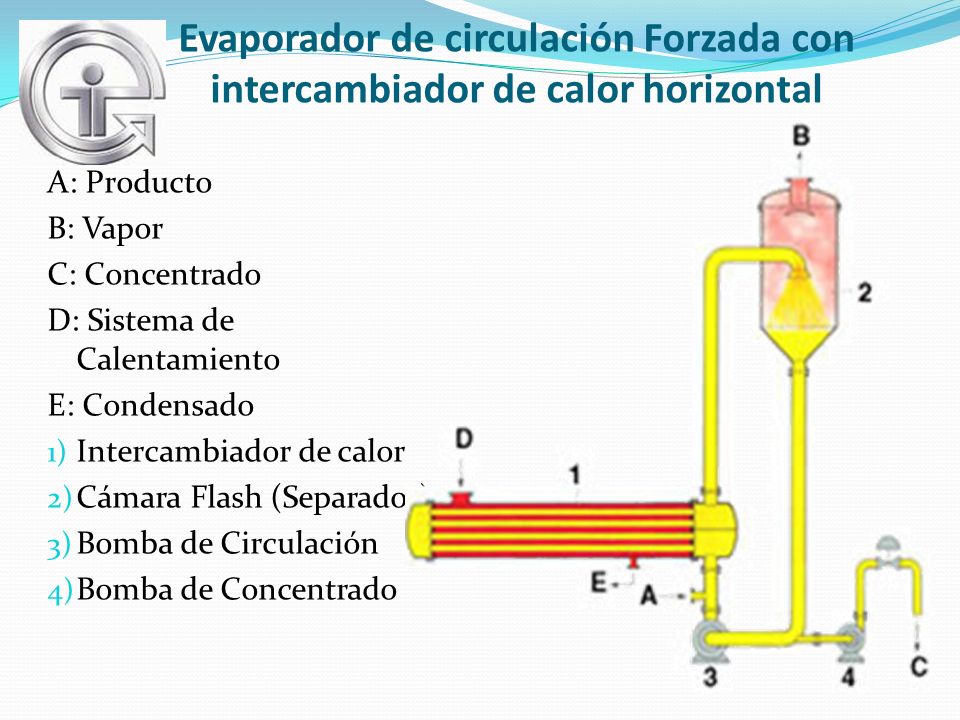

EVAPORADORES DE
CIRCULACIÓN FORZADA
IMAGEN
DESCRIPCIÓN
Empleo de una bomba para asegurar la circulación del liquido sobre la superficie de calentamiento, para hacer posible separar las funciones de transferencia de calor, la bomba obliga al liquido a pasar por la zona de calentamiento, la circulación se mantiene según el indice de evaporación por lo que es muy usado para oraciones de cristalización
DESVENTAJAS
-Costos elevados
-Requerimientos de energía
-Tiempo relativamente alto de permanencia o retención
-Energía necesaria para la bomba de circulación
-Tiempo relativamente alto de permanencia o retención
Dificultades
1- Atascamiento de entradas de tubos por deposiciones
2- Mala circulacion debido a perdidas de carga mas altas que las separadas
3- Formación de deposiciones de sales, debido a la ebullición de los tubos
4- Corrosión y erosión
VENTAJAS
-Coeficientes de transferencia de calor elevados
-Circulación positiva
-Libertad relativa de ensuciamientos y formaciones de
sales y escamas
Mejores formas de aplicacion
1- Productos cristalinos
2- Soluciones corrosivas
3- Soluciones viscosas
Topic principal
EVAPORADORES
VERTICALES DE TUBO CORTO
IMAGEN
DESCRIPCIÓN
La circulación por la superficie de calentamiento se induce mediante la ebullición en los tubos. El cuerpo es un cilindro vertical. El indice de circulación por el tubo es de igual forma el indice de alimentación, debe existir un pasaje de regreso por encima de la parte superior a la inferior en el tubo
VENTAJAS
1- Coeficientes elevados de transferencia de calor
con diferencias altas de temperatura
2- Espacio superior bajo
3- Eliminación mecánica sencilla de las escamas
4-Poco costoso
Mejores formas de aplicacion
1- Líquidos limpios
2- Productos cristalinos
3- Líquidos relativamente no corrosivos
4- Soluciones con formación ligera de escamas
DESVENTAJAS
1- Mala transferencia de calor con diferencias bajas de temperatura
2- Espacio elevado de terreno y peso alto
3- Retención relativamente alta
4- Mala transferencia de calor con líquidos viscosos
Dificultades
1- sensibilidad de las unidades de membrana ascendente a los cambios de las condiciones operacionales
2- Mala distribución de material de alimentación a las unidades de membrana descendente
