EXTRACCIÓN DE BOBINADO TRIFÁSICO Y SUS PROCEDIMIENTOS

EXTRACCIÓN DE BOBINADO TRIFÁSICO Y SUS PROCEDIMIENTOS

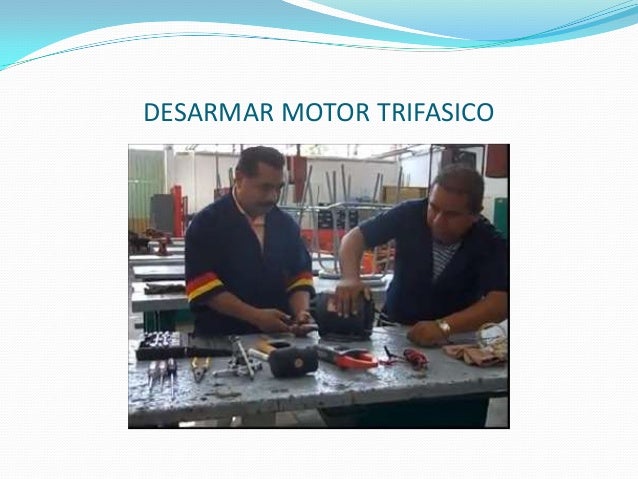

DESMONTAR MOTOR TRIFASICO

DESMONTAR MOTOR TRIFASICO

retire la polea

marque las posiciones de las cubiertas

retire el rotor cuidadosamente

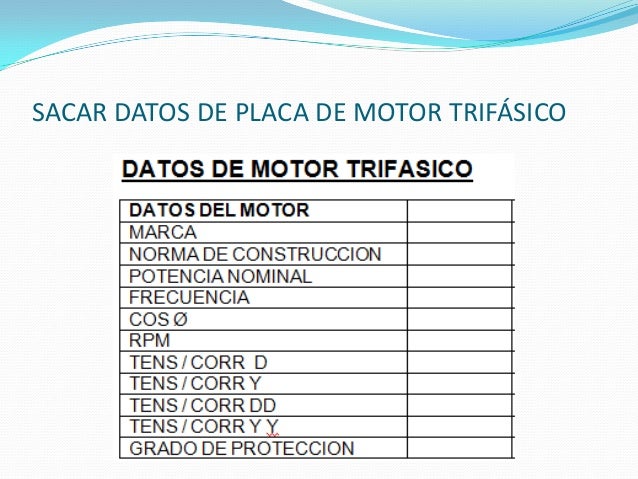

SACAR DATOS DE MOTOR TRIFASICO

SACAR DATOS DE MOTOR TRIFASICO

anotar datos en la hoja de protocolo

SACAR ESQUEMA DE BOBINA TRIFASICO

SACAR ESQUEMA DE BOBINA TRIFASICO

Identificar terminales

Realizar el esquema

SACAR DATOS DE BOBINAS DE MOTOR TRIFASICO

SACAR DATOS DE BOBINAS DE MOTOR TRIFASICO

marcar el lado donde salen las conexiones

Observar si existen conductores en paralelo

Cuente las espiras de cada bobina

Calibrar la sección del conductor

En casa que existan conductores en paralelo calibrar cada uno

EXTRAE BOBINAS DE MOTOR TRIFASICO

EXTRAE BOBINAS DE MOTOR TRIFASICO

Calentar el bobinado en un horno a una temperatura de 200° aprox.

Retire el bobinado del horno utilizando guantes adecuados para no quemarse

Con un cincel cortar la cabeza de la bobina el lado opuesto a los terminales

Quite las cuñas con un varilla mmetalica

LIMPIAR RANURAS DE MOTOR TRIFASICO

LIMPIAR RANURAS DE MOTOR TRIFASICO

Sacar aislantes de las ranuras

En caso de núcleos con grasa o aceite lavar con un solvente

Lime ligeramente las rebabas

SACAR DATOS DE NÚCLEO DE MOTOR TRIFASICO

SACAR DATOS DE NÚCLEO DE MOTOR TRIFASICO

TOME DATOS DE MEDIDA DEL NÚCLEO TALES COMO:

Diametro interior y exterior

Longitud axial

Altura de diente

ancho de diente

Altura de corona

NOTA:

Anotar clase y espesor de aislamiento de las ranuras

Usar lentes protectores par extraer el bobinado

cuidar las manos al usar alicates o martillos
